DNB#200产品广泛使用于众多工业领域,比如汽车冲压模具标准件耐磨板,子午线轮胎模具减磨板,注塑机二脚滑板,工程机械关节以及油缸轴套,冶金机械轧机衬板等多种行业。

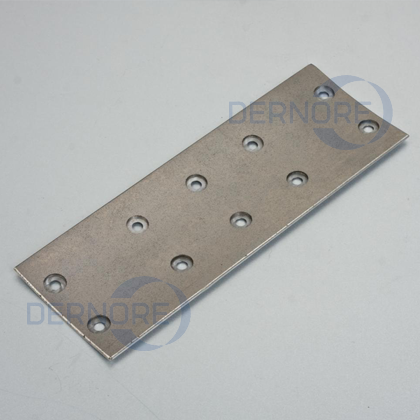

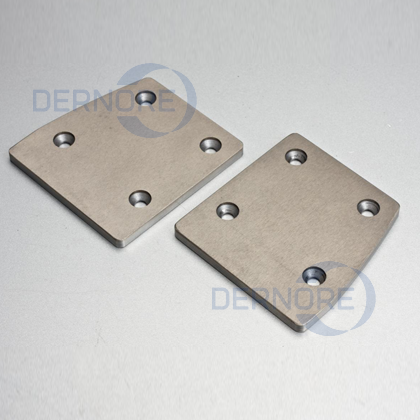

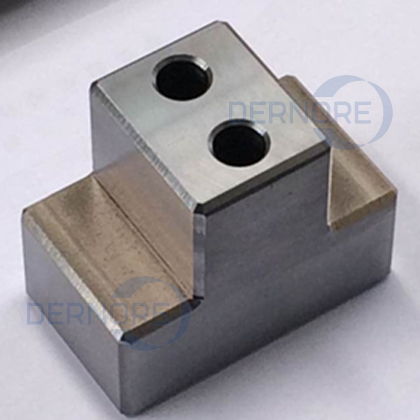

图1.DNB#200产品及其在各行业的运用
一.DNB#200往复摩擦磨损试验
试件规格:40X40Xt
对磨板材料:65Mn 硬度HRC43-48
时间:50h
行程:120mm
速度:0.12m/s
面压:10MPa
润滑:初期一次性润滑
停机条件:大于130摄氏度,摩擦系数大于0.2
环境温度:大气中常温
图2. 往复摩擦磨损试验曲线图
试验前DNB#200放大局部图 试验后DNB#200放大局部图
结论:
经过50小时摩擦磨损往复运动,磨损量为0.003mm,滑动层温度30摄氏度,平均摩擦系数0.063。显示出优异滑动特性。
二.DNB#200S轴套摇摆摩擦磨损试验
试件规格:φ60Xφ75X50
对磨件材料:GCr15硬度HRC58-62
时间:50h
摇摆角度:±45度
速度:1m/min(11cpm)
面压:25MPa
润滑:初期一次性润滑
停机条件:大于130摄氏度,摩擦系数大于0.2
环境温度:大气中常温
图3.摇摆摩擦磨损试验曲线
试验后DNB#200S状况 试验后对磨轴状况
测试结果:
轴套标号 | 样件磨损量mm | 轴磨损量mm | 平均摩擦系数 | 最终温度℃ |
DNB200S | 0.01 | 0 | 0.086 | 65.4 |
结论:
轴磨损量为零,摩擦系数和温度保持稳定曲线。
三.性能优势:
1、通过油膜保护,起到耐磨效果。
2、多孔质结构储油起到自润滑效果。
3、烧结层低硬度便于吸收土方桩工环境中的硬质颗粒物,使导板以及对偶结构件不容易拉毛。
4、油膜保护同样可以降低噪音。
5、由于是分散型固体润滑剂的分布形式,相对于其他自润滑材料,能抵御震动所造成的偏磨。
6、材料可自由加工切割,不受到固体润滑剂排列的限制。
7、由于是烧结复合材料,避免冶炼造成的重金属污染,同时降低对环境有害成分的使用,更环保。
8、通过黑色金属和有色金属等的优化配比,降低了由于传统自润滑材料铜的大幅波动所造成的价格不可控风险。
通过分析现有国内外厂家产品的优点和缺陷,采取独立配方,使烧结层和钢被的粘结性能大大增加,同时保持烧结材料均匀分布,多孔特质的形成(不至于自润滑成分的分离解析)。因此产品推出以后,不仅仅通过了多次第三方针对国外国内产品的对比实验,获得兰州材料研究院,浙江省冶金研究院,浙江科技学院等专家学者的认可,也同时为塑机、挖机等企业解决行业材料难题提供了最佳方案,达到延长使用寿命,延长注油间隔时间等效果并实际产生效益。
