金属类轴承的安装

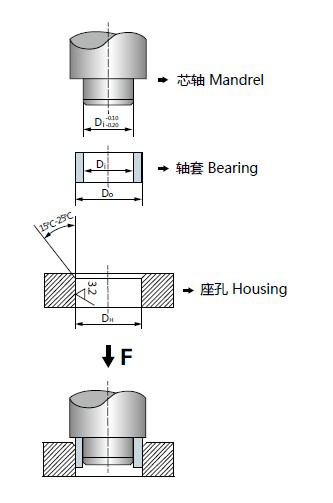

机械压装
通常情况下,轴承可以采用压力装配的方式进行安装,装配时应采用芯轴慢慢压入,禁止直接击打轴承以免产生变形,装配前应确保座孔内表面光洁无异物。
冷冻装配
通过液氮或干冰采用冷装配压装相比采用机械压装方式更为有效,此时标准的冷冻温度为-40℃ ~-70℃,冷冻时间一般为1 小时以上,具体需要根据零件的壁厚和配合公差。
轴承的收缩量可以根据以下公式计算:
△ D=D×α× △ T
△ D:外径收缩量 OD
D:轴承外径 OD
α: 线性膨胀系数(1/105K)
△ T:温度差
止推垫片和滑板的安装
止推垫片和滑板应当安装在座孔的凹槽内,为了避免零件的移动建议使用定位销或沉头螺丝加以固定。

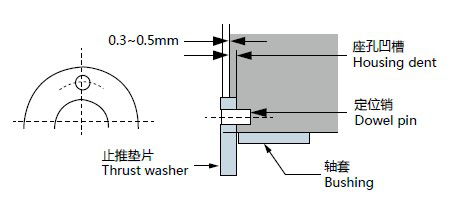

1. 定位销安装

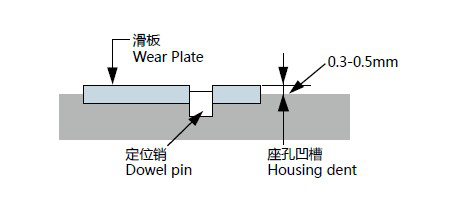

2. 镶嵌式安装

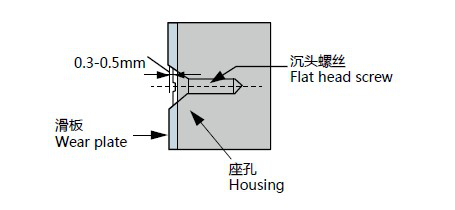

3.沉头螺丝安装
卷制类轴承尺寸公差检测方法
卷制类产品的制造工艺决定了开口缝的存在,使得产品在自由状态下没有很好的圈整度,同时轴套
外径和座孔之间为过盈配合,轴套要最大限度地适应座孔的形状,因此不能在自由状态下直接测量产品的内外径而必须使用特殊的测量仪和设备才能检测; ISO3547 标准第2 部分中对卷制类产品的公差检验作了明确的规定, 包括:
检验方法A: 哈夫规检验外径;
检验方法B: 止通规检验外径;
检验方法C: 止通规检验内径;
检验方法D: 测量尺检验大规格产品外径
以及替代检验方法C 的壁厚检验方法, 壁厚检验方法和检验方法C 不能同时使用。
外径检验方法

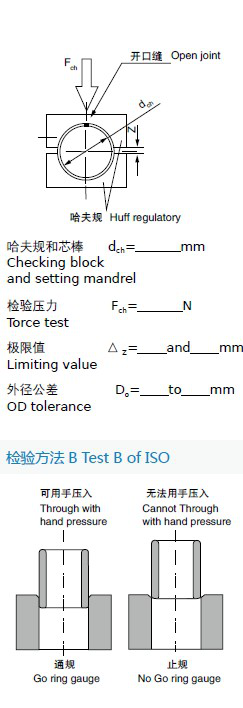

检验方法A
采用如下图的上下两哈夫规对外径进行检验,检验时产品的开口缝朝上哈夫规相向施加检验载荷Fch, 该载荷使卷制轴套能够按符合要求的方式就位于检验模。 检验中, 由于弹性变形卷制轴套外径会变小但不会产生永久变形。 产品的外径可以通过检验模之间的距离Z 的变化量△ Z 来计算。
检验方法B
检验采用两个环规即通规和止规,用手以最大力250N 可将轴套推入并通过通规;在相同情况下无法进入和通过止规。在某些情况下检验精度可能受到影响,比如轴套不圆或闭合开口缝的力本身已超过250N,此时建议采用检验方法A 或测压入力或壁厚相结合的检验方法。
内径检验方法

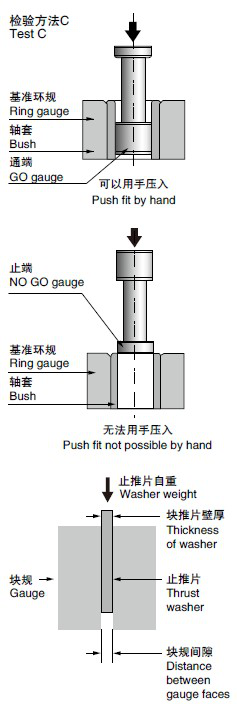

检验方法C
将轴套压入基准环规后检查轴套的内径, 内径的检测可以采用三点测量装置或通、 止塞规检验。从实际使用考虑一般建议采用通、 止塞规检验, 此时在用手最大推力不超过250N 时通端塞规可以通过轴套内孔, 在相同情况下止端塞规应当无法通过轴套内孔。 当轴套压入基准环规后, 轴套外径可能会引起永久变形而无法正常使用。
止推片检验方法
除了厚度公差以外, 垫片的平行度对于垫片和对磨件的使用寿命同样重要。 我们使用比较有效的检验方法来检测垫片的平行度, 让垫片依靠自重来通过两个平行块; 当然平行块必须大于垫片本身的规格。

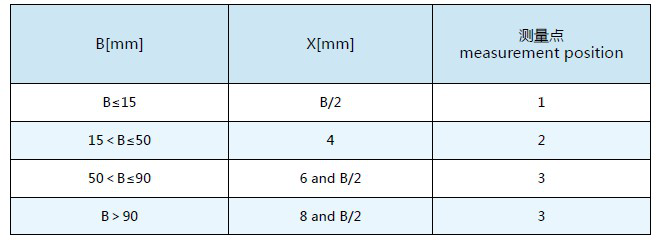

壁厚检测方法
作为检验方法C 的替代方案两则不能同时使用, 壁厚根据轴套尺寸在轴向进行测量。
卷制类轴承的安装

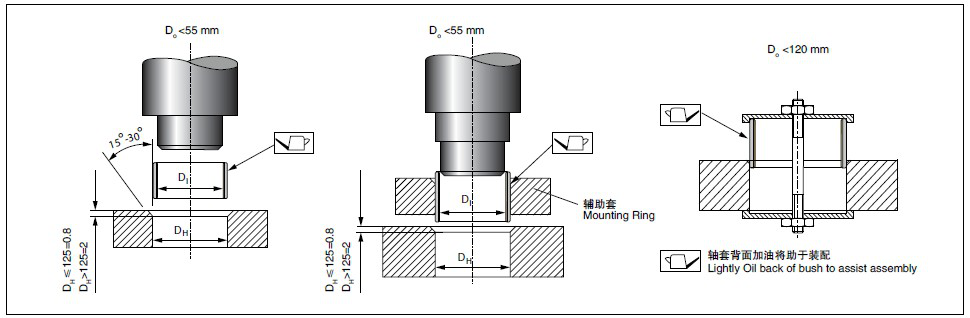

直套安装

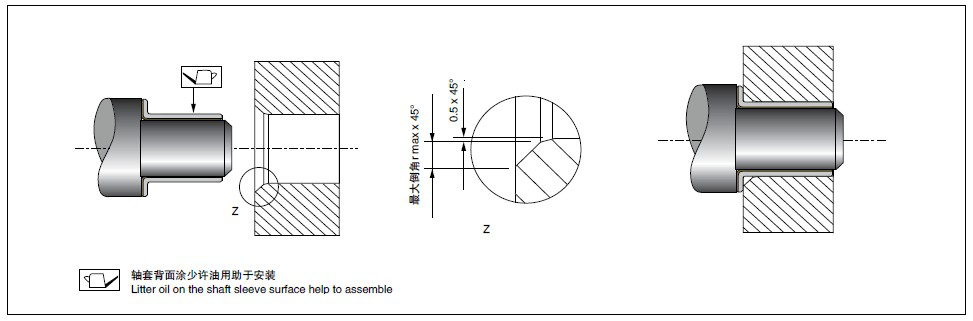

翻边套安装

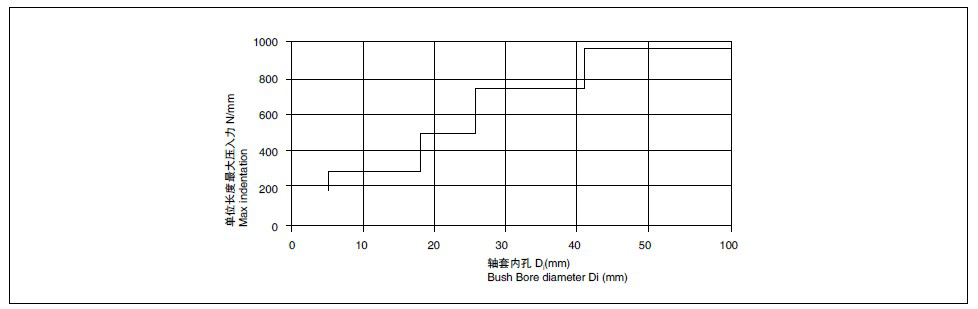

压入力计算

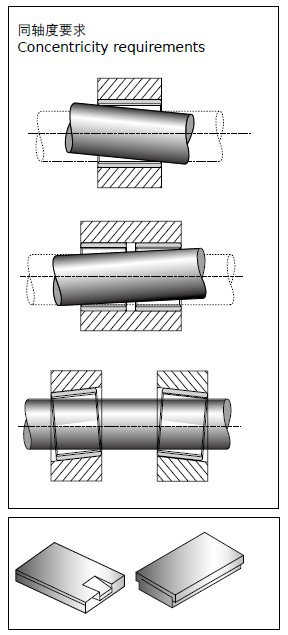

同轴度
精确的同轴度对于轴承的正常使用非常重要, 要求轴套在一个或者两个长度内的不同轴度以及在翻边或止推片直径内的不同轴度控制在0.02mm 内。
垫片和滑板的安装
建议垫片和滑板安装在凹陷的座孔内, 为了避免移动,同时建议采用定位销加以固定。

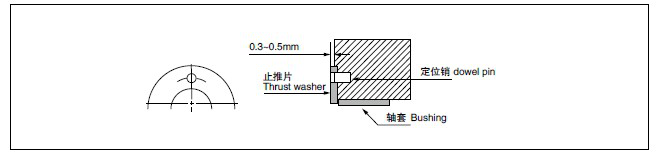

1. 定位销在垫片上的使用

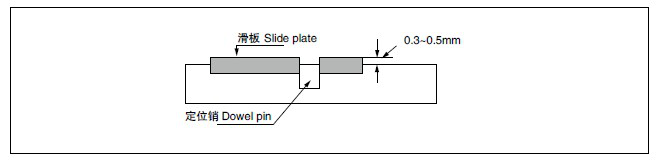

2. 定位销在滑板上的使用

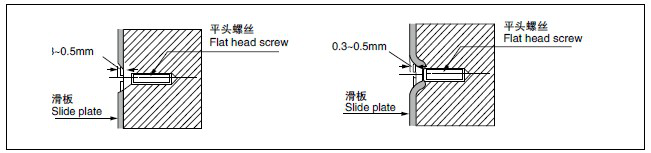

3. 平头螺丝的使用
其他固定方法
当无法使用定位销时, 可以采用激光焊接, 粘结剂和钎焊 (温度<320℃) 的方法加以固定; 此时必须主意使用的温度不能超过轴承材料本身能够承受的范围, 轴套工作面防止与粘合剂等接触。
PTFE 基轴承的加工和安装注意事项
PTFE 基轴承一般都是成品零件,组装后内孔不再进行铰、镗等加工,若座孔按推荐的尺寸加工时,卷制类轴承内径的真圆度完全能满足使用要求;

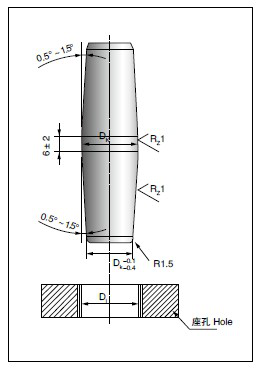

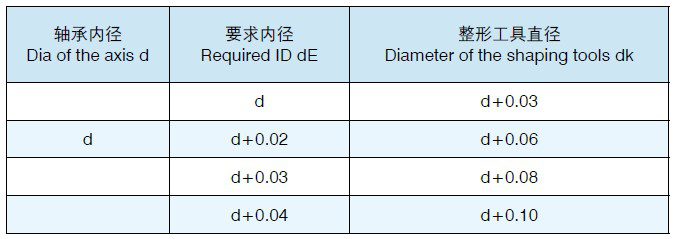

如果客户可以接受干摩擦性能大幅度降低,可以对PTFE 基轴承在安装后进行内孔挤压以达到更高的精度,强烈建议对挤压芯棒表面进行热处理(深度0.6mm,HRC > 55)并抛光处理至Rz1;
当轴承的比压力小或摆动小而要求运行平稳时,可以增大工作间隙,在高温下使用时,每升高100℃时建议轴径减少0.008mm;
若轴承座材质是青铜、铝或锌合金时,建议减少轴承座孔以增加轴承装配过盈量;为保证轴承座的刚性,轴承座外径通常为轴承外径的1.5 倍,
薄壁座孔使用时需要考虑压装和使用过程的产生的变形;
PTFE 轴承需要加工时,为了避免毛刺的产生建议从PTFE 一侧进行加工或钻孔,在钻孔过程中轴套应当有足够的支撑已确保不会由于钻孔压力导致变形;带材的加工方法可以通过剪切、水切割、激光切割等方法。
对磨轴
对磨件的材料、表面硬度、表面粗糙度以及表面处理方式对于轴承的使用寿命的影响很大,一般情况下我们建议轴的硬度在HRC > 50,表面粗糙度Ra0.4 以下;在潮湿或易腐蚀的场合建议使用不锈钢、硬质铬镀层。

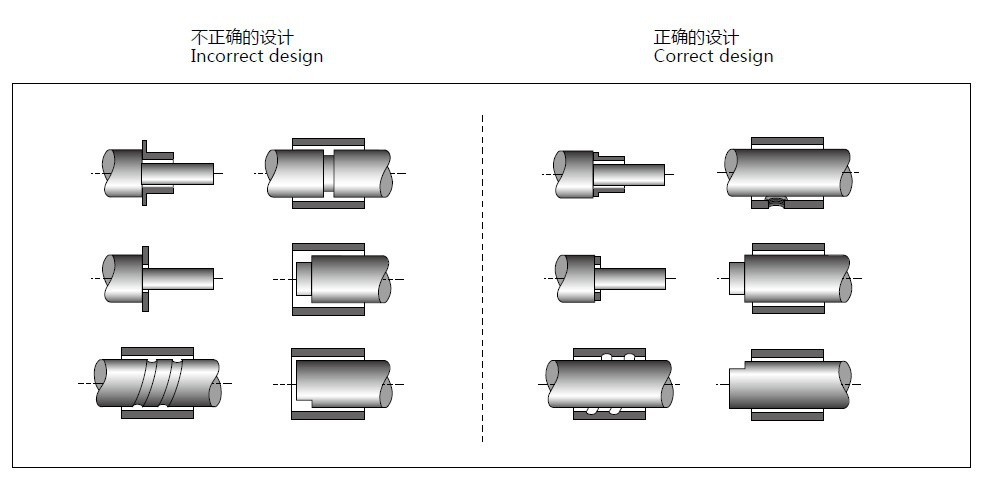

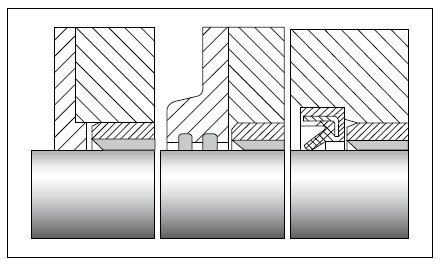

密封
金属塑料基自润滑轴承允许一些不会损害轴承表面材料的异物进入,但当异物的侵入增加或高蹍磨型物质进入时应当安装核实的密封圈以提高轴承的使用寿命。
